Пигтейл FPT-B9-50-ST/PR-1.5M-LSZH-OR MM 50/125 (OM2), ST, 1.5 м, LSZH | 244816 Hyperline

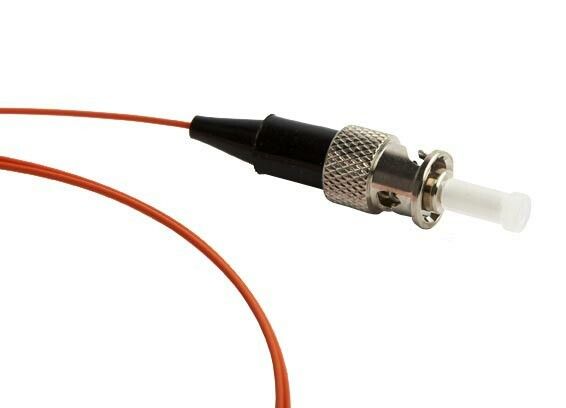

Оптический пигтейл Hyperline 244816 - одноволоконный многомодовый кабель с разъёмом ST на одном конце и зачищенным концом на другом, предназначенный для соединения с оптическими модулями, сплиттерами или другими элементами ВОЛС через термическую или механическую сварку. Кабель выполнен из материала LSZH и имеет длину 1,5 метра, что делает его удобным для внутренней прокладки в распределительных щитах.

Назначение и область применения

Пигтейл Hyperline 244816 используется там, где требуется надёжное и долговечное соединение между фибер-оптическим кабелем и активным оборудованием. Применяется в сетях передачи данных, телекоммуникациях, FTTH и локальных сетях LAN. Подходит для установки в серверных помещениях, центральных офисах, узлах доступа и других точках, где выполняется оконцевание волокна.

Технические характеристики

• Тип волокна: OM2 (многомодовое, 50/125 мкм)
• Количество волокон: 1
• Длина: 1,5 м
• Разъём: ST (стандартный круглый с винтовой фиксацией)
• Оболочка: LSZH (низкое выделение дыма и газов при горении)
• Цвет оболочки: оранжевый (соответствует стандарту для многомодового волокна)
• Тип крепления: защелка (обеспечивает плотную посадку в разъёме)
• Способ монтажа: накладной (не требует встраивания в стену или панель)

Совместимость и монтаж

Пигтейл Hyperline 244816 совместим с любым оборудованием, имеющим порт ST. Конец без разъёма зачищается и запаивается в оптическую муфту, либо соединяется с помощью механического сплайса. Для монтажа необходимы инструменты для зачистки и оконцевания волокна - термический спlicer или механический соединитель. Учитывайте, что разъём ST требует поворота на 90° для фиксации - не путайте с SC или LC, которые имеют защёлки.

Безопасность и стандарты

Оболочка выполнена из LSZH - материал, который при возгорании выделяет минимальное количество токсичных газов и дыма. Это соответствует требованиям безопасности для помещений с высокой плотностью оборудования, таких как серверные комнаты, медицинские учреждения и общественные здания. Соответствует стандартам IEC 60794-1-2 для оптических кабелей.

Преимущества

• Стандартная длина 1,5 м - оптимальна для подключения внутри распределительных щитов без лишних провисаний
• Оранжевый цвет легко отличить от одноволоконных одномодовых кабелей (жёлтых)
• LSZH-оболочка безопасна для закрытых помещений
• Разъём ST обеспечивает прочное и проверенное временем соединение
• Подходит для частых переподключений благодаря качественной защёлке

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Не работает на больших расстояниях: OM2 поддерживает до 500 м при скорости 1 Гбит/с, выше - возможны потери сигнала
• Разъём ST уступает по популярности LC и SC - не все современные устройства поддерживают этот тип
• Требует профессионального оконцевания второго конца - нельзя использовать как готовый патч-корд

Примеры использования

• Подключение оптического модуля SFP в коммутаторе к распределительному щиту
• Соединение с оптическим сплиттером в сети FTTH
• Интеграция в пассивные оптические сети (PON) на этапе оконцевания
• Заполнение свободных портов в оптическом patch panel

Практические советы

• Перед монтажом всегда проверяйте, что ваше оборудование имеет порт ST - многие новые модели используют LC
• Убедитесь, что посадочное место в щите позволяет развернуть разъём ST на 90° - он не вставляется прямо, как LC
• При использовании в условиях повышенной влажности или температурных колебаний рекомендуется дополнительно герметизировать место сплайса
• Не перегибайте кабель радиусом менее 30 мм - это может вызвать потерю сигнала
• Храните пигтейл Hyperline 244816 в оригинальной упаковке до момента монтажа - избежите загрязнения торца волокна
