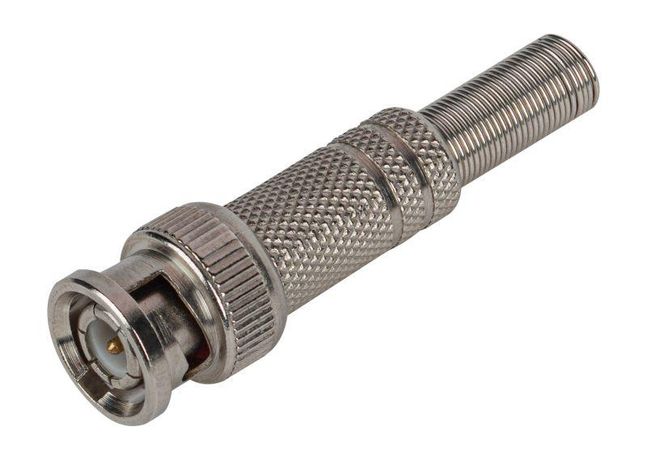

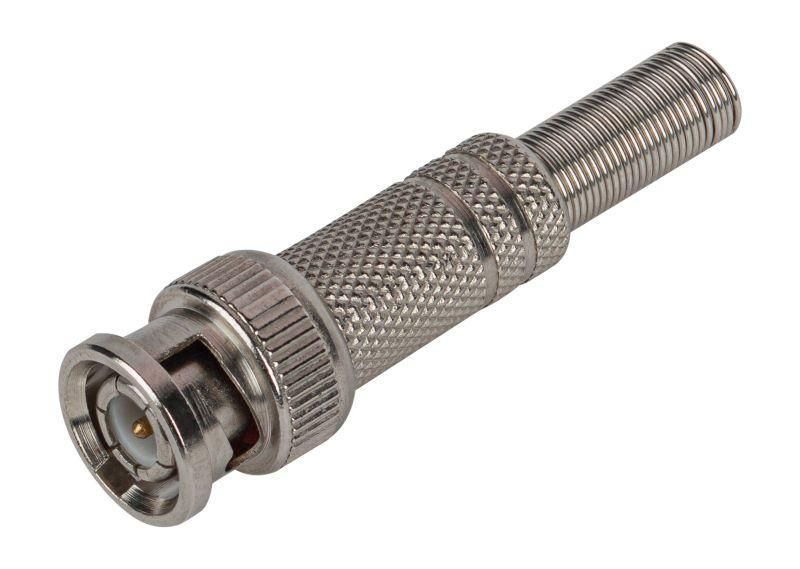

Разъем R-BNC01 штекер BNC под винт с пружиной металл | Б0048312 ЭРА

Разъем BNC штекер под винт с пружиной металл R-BNC01 от ЭРА используется для надежного подключения коаксиальных кабелей к видеооборудованию - камерам, регистраторам, мониторам. Конструкция с винтовым зажимом и пружиной обеспечивает устойчивый контакт даже при вибрациях.

Назначение и область применения

Разъем BNC штекер под винт с пружиной металл R-BNC01 применяется для соединения коаксиальных кабелей с волновым сопротивлением 50 и 75 Ом. Подходит для передачи аналогового видеосигнала в системах наблюдения, телевизионных сетях, измерительных приборах и других устройствах, где требуется качественный высокочастотный сигнал.

Технические характеристики

• Тип разъема: BNC штекер (папа)
• Импеданс: 75 Ом - оптимально для видеосигналов по кабелю RG 59
• Способ подключения: винтовой зажим центральной жилы + обжим оплетки
• Поддерживаемый кабель: RG 59, диаметром до 7 мм
• Материал корпуса: металл, серебристое покрытие
• Фиксация: байонетная - поворот на ¼ оборота для надежного зацепления

Совместимость и монтаж

Разъем BNC штекер под винт с пружиной металл R-BNC01 совместим с любыми устройствами, имеющими BNC гнездо (матка): видеорегистраторами, мониторами, DVR/NVR, аналитическими приборами. Для монтажа:

• Зачистите внешнюю изоляцию кабеля RG 59, оставьте 10–12 мм открытой оплетки
• Аккуратно расправьте оплетку и заведите её под металлическую трубку разъема
• Центральную жилу вставьте в винтовой контакт и затяните винт до плотного прилегания
• Обожмите корпус разъема вокруг оплетки - он будет служить экраном и механической опорой

Не используйте кабели с диаметром более 7 мм - это может повредить механизм зажима или вызвать плохой контакт.

Безопасность и стандарты

Разъем соответствует общепринятому стандарту BNC для RF-соединений. Металлический корпус обеспечивает экранирование от помех. Нет специфических требований к напряжению или температуре - работает в пределах обычных условий эксплуатации оборудования.

Преимущества

• Удобный винтовой зажим - позволяет работать без обжимных инструментов
• Пружина внутри обеспечивает постоянное давление на центральный контакт - снижает риск потери сигнала при вибрациях
• Металлический корпус усиливает экранирование и долговечность по сравнению с пластиковыми аналогами
• Стандартная байонетная фиксация - быстрая установка и надежное удерживание в гнезде

Ограничения применения

• Не предназначена для работы с кабелями типа RG 6 или RG 11 - слишком толстые для механизма зажима
• Не рекомендуется использовать в условиях постоянного погружения в воду - не имеет защиты IP
• Не подходит для цифровых интерфейсов HDMI, SDI или Ethernet - только для аналогового видеосигнала и RF
• Не следует применять в средах с высокой химической агрессивностью - материал корпуса не рассчитан на такие условия

Примеры использования

• Подключение камеры видеонаблюдения к DVR через кабель RG 59
• Соединение антенного кабеля с телевизионным приемником
• Прокладка тестовых соединений в лаборатории при работе с осциллографами
• Монтаж временных видеоканалов на объектах с ограниченными возможностями инструментов

Практические советы

• Перед сборкой проверьте диаметр кабеля - он должен быть ≤7 мм, идеально 5–6 мм
• Не перетягивайте винт - это может повредить центральную жилу или внутренний изолятор
• После монтажа проверьте контакт: легкое покачивание разъема в гнезде не должно вызывать потерю картинки
• Если вы часто меняете кабели - выбирайте этот разъем вместо обжимных, так как он допускает многократную переустановку
• R-BNC01 от ЭРА хорошо сочетается с другими компонентами серии Energiya Svetа - можно собирать целые системы с единым качеством исполнения
